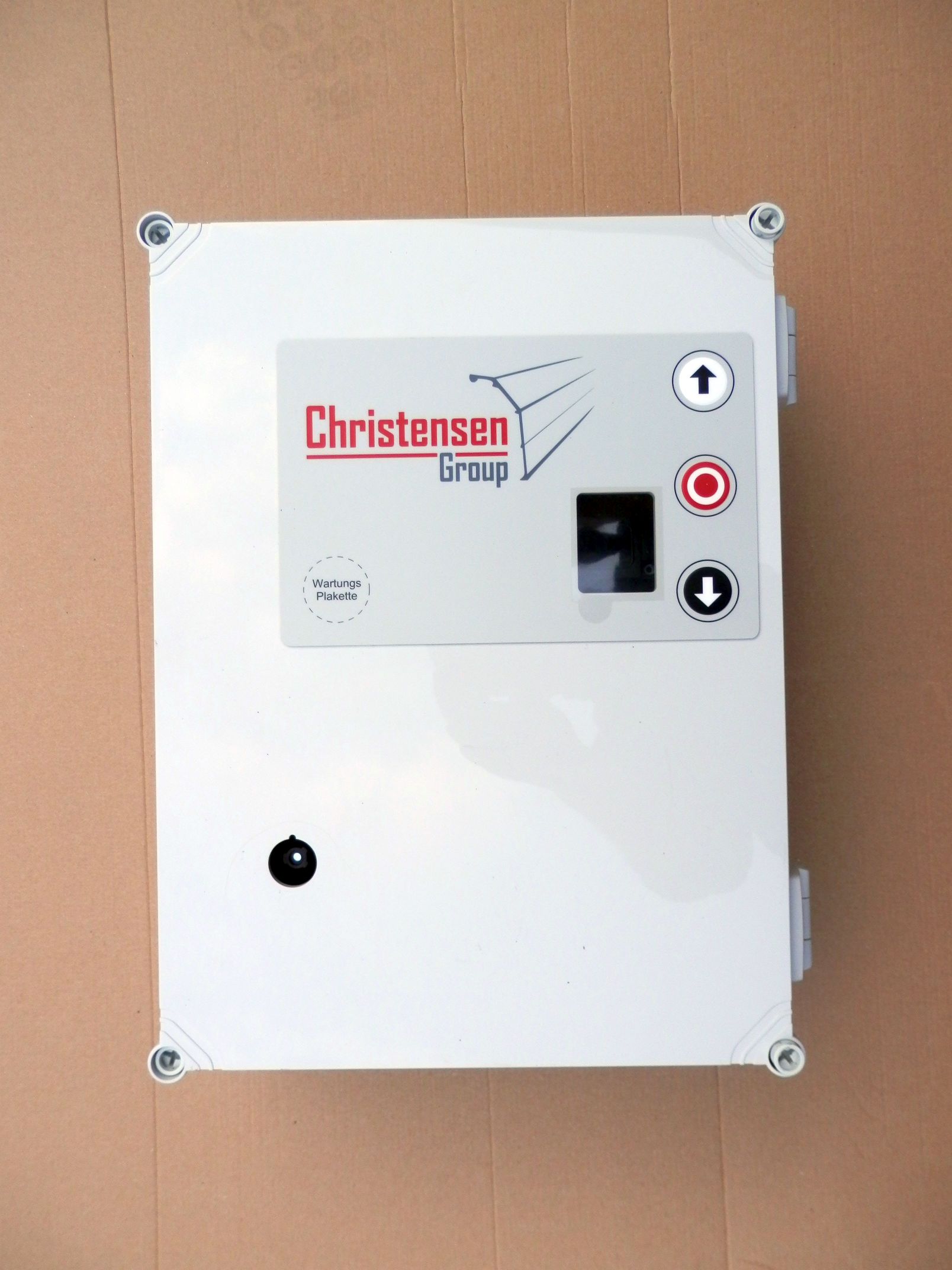

Sterownik, centrala GFA ELEKTROMATEN TS970 XL z obudową z tworzywa sztucznego zapewniającą większe możliwości rozbudowy, oraz z wyłącznikiem głównym wbudowanym w pokrywę. Centrala obsługuje napędy z cyfrowym wyłącznikiem krańcowym DES lub mechanicznym krzywkowym wyłącznikiem krańcowym NES.

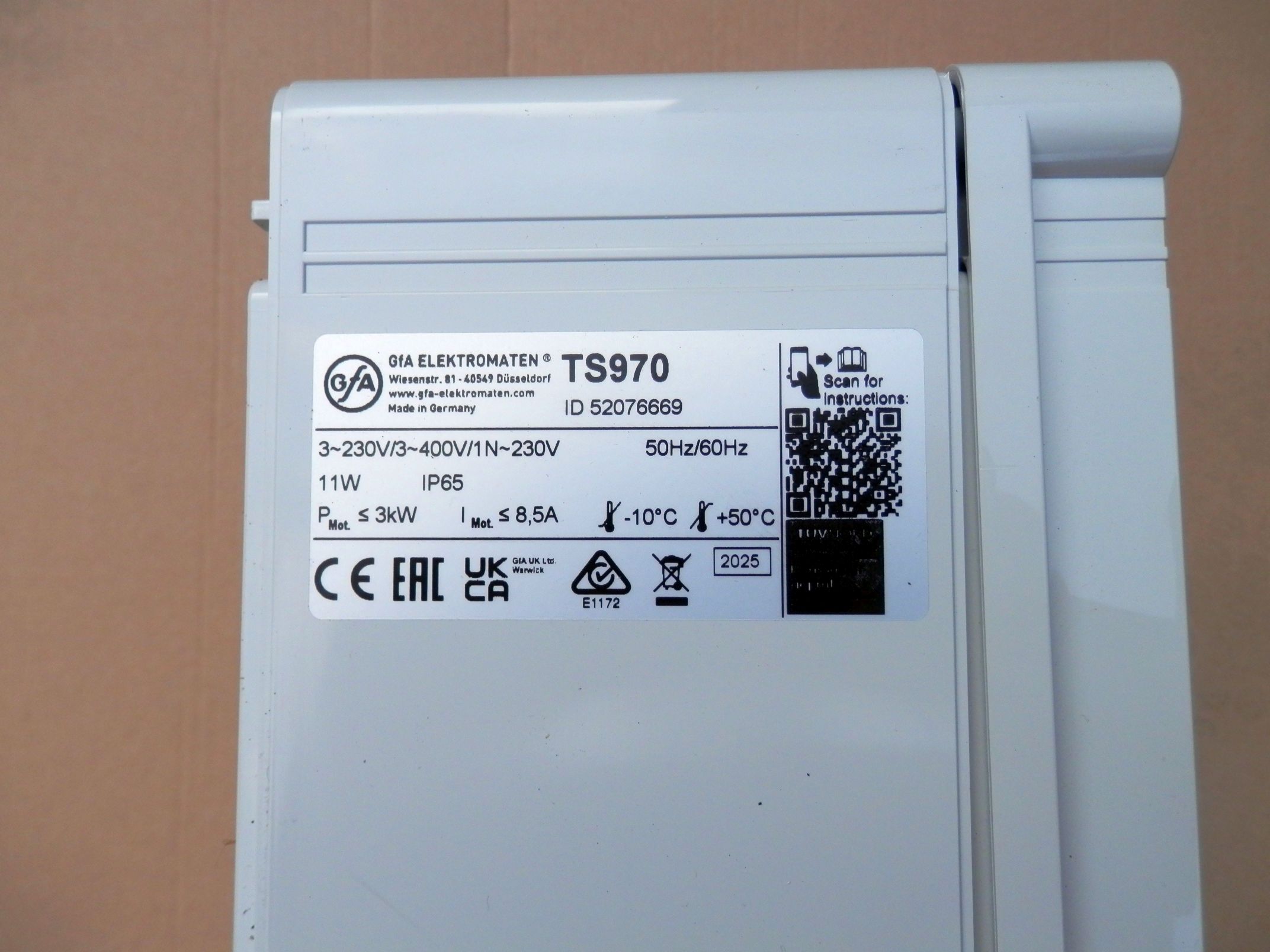

Parametry centrali GFA TS970:

• napięcie wejściowe: 1N~230 V, PE; 3N~400 V, PE
• zasilanie dla urządzeń zewnętrznych: 24V DC, 180mA
• zasilanie dla urządzeń zewnętrznych: 230V AC, 1,6A
• maksymalna moc obsługiwanego napędu: 3kW
• wymiary: 300 x 400 x 132 [mm]
• dopuszczalny zakres temperatur: -10°…+50°C
• stopień ochrony: IP65

Funkcje:

• Automatyczne rozpoznanie DES lub NES
• Zmiana kierunku obrotów za pomocą klawiatury
• Szybkie ustawienie położeń krańcowych (przy DES) i wszystkich funkcji z poziomu operatora
• Możliwość wyboru trybu pracy:
  • Tryb czuwakowy ZAM/OTW
  • Tryb czuwakowy ZAM/samopodtrzymanie OTW
  • Tryb czuwakowy z aktywną listwą stykową
  • Samopodtrzymanie ZAM/OTW
• Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy:
  • Optyczna listwa stykowa (np. system Vitector)
  • Zasada styku zwiernego 8K2
  • Zasada styku rozwiernego 1K2 z testowaniem
• Automatyczne zamykanie czasowe regulowane w zakresie 1-240 sekund (możliwość załączania/
  wyłączania):
  • Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji  ośredniej po upływie nastawionego czasu
  • Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki
• Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania
• Ustawienie dopuszczalnej liczby zadziałań listwy stykowej przy automatycznym zamykaniu czasowym (1-10)
• Możliwość ustawiania czasu rewersowania przy zadziałaniu listew stykowych
• Obudowa XL z tworzywa z foliowymi przyciskami GÓRA/STOP/DÓŁ

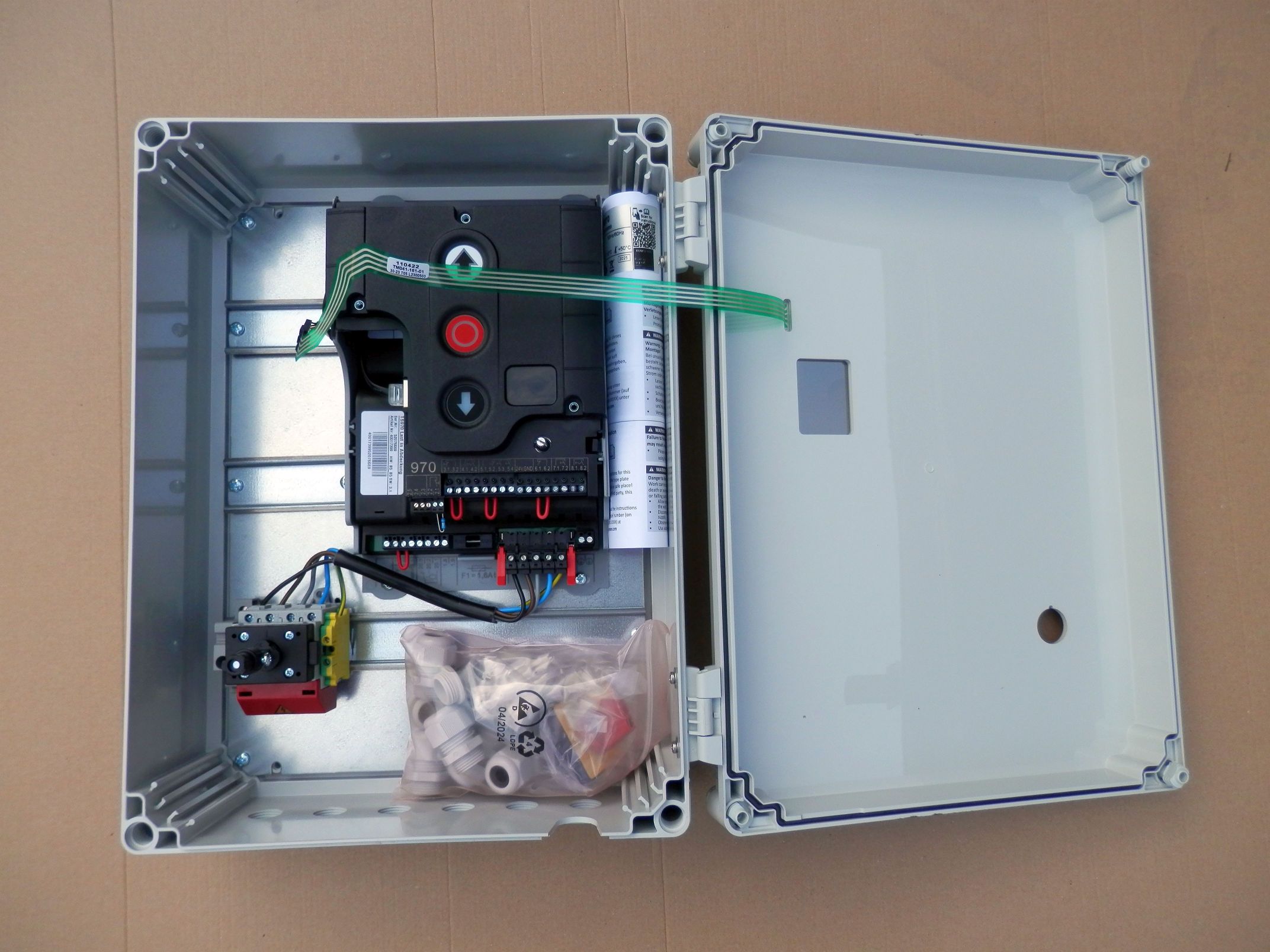

Wykonanie:

• Zintegrowane przyciski sterownicze OTW-STOP-ZAM
• Nawrotny stycznik bezpieczeństwa (z dwoma niezależnymi obwodami wyłączania)
• Ustawianie za pomocą przełącznika obrotowego z wyświetlaczem cyfrowym
• Połączenia wtykowe
• Programowalne wyjście przekaźnikowe, możliwość wykorzystania np. dla czerwonej lub zielonej sygnalizacji świetlnej lub też dla zwolnienia blokady rampy
• Przyłącze UBS z gniazdem wtykowym w celu łatwego podłączenia kaset sterowniczych, fotokomórki itd.
• Wtykowe przyłącze luźnej linki i drzwi przejściowych

Więce informacji na temat centrali sterującej TS970 znajdziesz: TS-970-opis.pdf

Instrukcja montażu: TS970.pdf

Kody błędów centrali sterujących GFA: GFA_kody_bledow_centrali_pl.pdf
